485 通訊一體水控機安裝全攻略
文章出處：http://www.jckfyy.com 作者：興邦電子
[文章內容簡介]：485 通訊一體水控機安裝全攻略
一、安裝前的準備
水控機安裝前需要確定安裝位置，并準備好相應的安裝工具和材料。首先，安裝位置的選擇至關重要。應將水控機安裝在離地面適當高度，一般建議不小于 1.5 米，四周留有合理空間，便于安裝和后期維護。同時，安裝位置要避免陽光照射和冰凍，方便拆裝。如果用于熱水房或者閥門安裝于弱電井，可采用分體式水控機，其閥門流量計和回路分離，接線更合理，還能防損壞。
在準備安裝工具和材料方面，要根據水控機的類型和安裝要求進行準備。一般來說，可能需要螺絲刀、扳手、絕緣膠帶、電纜線等工具，以及橡膠密封圈、生料帶等材料。
安裝前還需考慮水控機的電源問題。大多數水控機使用 DC12V 操作電源，要確保使用合理的電源，禁止接入 AC220V（水控機電路板會擊穿），以保證水控機正常運行。

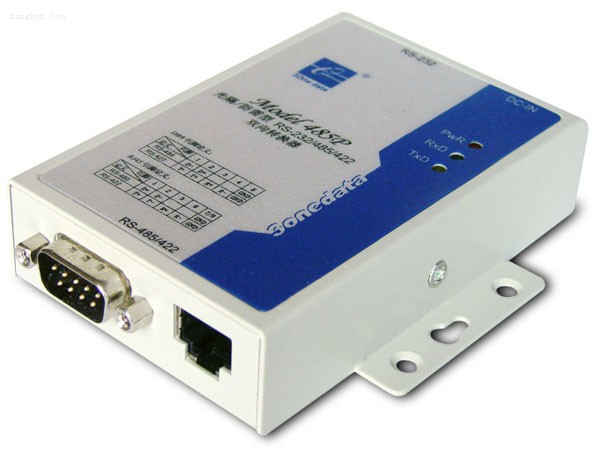

此外，若多臺一卡通水控機同時使用，需要準備 RS485 通信轉換器，以便與電腦連接通信。接線時要注意水控機的灰色線接轉換器的 A，藍色線接轉換器的 B，避免接錯導致整個系統無法正常通信。
二、安裝位置選擇
1. 高度要求
安裝 485 通訊一體水控機時，應確保離地面有合適的高度，一般建議不低于 1.5 米。這樣的高度設置，一方面可以避免因過低而導致安裝困難，例如在進行布線等操作時可能會受到地面障礙物的影響；另一方面，也方便后期的維護工作，維修人員無需過度彎腰或蹲下即可進行檢查和維修。同時，四周需留有合理空間，確保在安裝過程中有足夠的操作空間，避免因空間狹窄而影響安裝的準確性和效率。
2. 避免不良環境
安裝位置的選擇要格外謹慎，應避免將水控機安裝在曝曬、冰凍等不良環境中。陽光曝曬可能會使水控機的外殼老化加速，影響其使用壽命；而冰凍則可能導致水控機內部的部件受損，影響其正常運行。若用于開水房水房或者閥門安裝于弱電井，可采用分體式水控機。分體式水控機的優勢在于其采用閥門流量計和回路分離的設計，布線更加合理，能夠有效防止因高溫等因素造成的損壞。此外，安裝位置還應方便拆裝，以便在需要進行維修或更換時能夠快速進行操作。
三、設備接線方式
1. 線材顏色說明
在 485 通訊一體水控機的接線中，線材顏色有著明確的規定。紅色為 12V 電源（控制器電源輸入正極），黑色為 GND（控制器電源輸入負極）。此外，還有灰色和藍色線用于連接 RS485 通信轉換器。
一般來說，485 通訊線顏色各規格、各型號電纜有多種選擇。485 線的顏色通常沒有統一規定，但在實際接線過程中，不同的設備可能有不同的顏色標識。例如，有的設備中485 線是藍色和棕色，一般來說棕色是 “+”、藍色是 “-”，如果不對反過來試試。也有設備中 485 插頭引線顏色銀線是紅色的。
RS485 上有 A、B 兩個接口，A 表示 485“+”，B 表示 485 “-”。水控機的線材顏色也有特定規定，如紅色為 12V 電源（控制器電源輸入正極），黑色為 GND（控制器電源輸入負極），藍色為直流控制信號輸出負極，白色為直流控制信號輸出正極 DC12±1V，綠色為 TXD (433 配置線)，黃色為 RXD (433 配置線)，紫色為 DC5V 電源輸出負極，灰色為直流數字電路輸入信號線，輸入低電平 0+1V；輸入高電平 4.5±0.5V，棕色為 DC5V 電源輸出正極 DC5±0.5V。
2. 注意事項
當多臺水控機同時使用時，需要通過 RS485 通信轉換器與電腦連接。在連接過程中，一定要注意灰色線接轉換器的 A，藍色線接 B。如果接錯，會導致系統無法正常通信。
RS485 總線連接多臺設備時，有多種連接方式。一般情況下，RS485 總線連接所需的線纜類型為雙絞線，包括 UTP 無屏蔽雙絞線、STP 屏蔽雙絞線和 FTP 鋁箔屏蔽雙絞線等，可根據實際情況綜合考慮距離、環境和成本等因素選擇合適的線纜。多臺 RS485 設備可以采用星型連接方式、總線型連接方式或環形連接方式。在連接過程中，需要正確設置端電阻以保證總線的通信質量和可靠性。同時，使用屏蔽雙絞線，采用手拉手菊花鏈式拓撲結構將網關和各串行設備節點連接起來，并在網絡起始端和末尾端設備的 RS485“+” 和 RS485 “-” 之間各并接一個 120Ω 電阻以減少信號在兩端的反射。
對于 485 通訊的接線，還需要注意以下幾點：嚴格按照 485 總線的施工規范進行施工，杜絕任何僥幸心理；如果通訊距離過長，如超 200 米，建議采用中繼器或 485HUB 來解決；如果負載數過多，如一條總線上超過 30 臺，建議采用 485HUB 來解決問題；對線路較長、負載較多的 485 總線工程采用科學的、有預留的解決方案；現場調試帶齊調試設備，如轉換器、電腦筆記本、萬用表、終端電阻等。此外，還可以采用共地法、中間分段斷開法、終端電阻法、更換轉換器法、單獨拉線法、筆記本調試法等方法來排除故障和調試通訊質量。
四、線路通信安裝
在進行 485 通訊一體水控機的線路通信安裝時，需確保水流方向和水控機指示方向保持一致，并水平安裝。安裝時要預留符合水控機大小的尺寸，避免因預留尺寸不足導致水控機外殼受壓損壞。同時，應采用合理的 12V 電源，禁止接入 AC220V，以保證水控機正常運行。
當多臺水控機同時使用時，需要通過 RS485 通信轉換器與電腦連接。在連接過程中，一定要注意灰色線接轉換器的 A，藍色線接 B。如果接錯，會導致系統無法正常通信。RS485 總線連接多臺設備時，有多種連接方式。一般情況下，RS485 總線連接所需的線纜類型為雙絞線，包括 UTP 無屏蔽雙絞線、STP 屏蔽雙絞線和 FTP 鋁箔屏蔽雙絞線等，可根據實際情況綜合考慮距離、環境和成本等因素選擇合適的線纜。多臺 RS485 設備可以采用星型連接方式、總線型連接方式或環形連接方式。在連接過程中，需要正確設置端電阻以保證總線的通信質量和可靠性。同時，使用屏蔽雙絞線，采用手拉手菊花鏈式拓撲結構將網關和各串行設備節點連接起來，并在網絡起始端和末尾端設備的 RS485“+” 和 RS485 “-” 之間各并接一個 120Ω 電阻以減少信號在兩端的反射。
對于 485 通訊的接線，還需要注意以下幾點：嚴格按照 485 總線的施工規范進行施工，杜絕任何僥幸心理；如果通訊距離過長，如超 500 米，建議采用中繼器或 485HUB 來解決；如果負載數過多，如一條總線上超過 30 臺，建議采用 485HUB 來解決問題；對線路較長、負載較多的 485 總線工程采用科學的、有預留的解決方案；現場調試帶齊調試設備，如轉換器、電腦筆記本、萬用表、終端電阻等。此外，還可以采用共地法、中間分段斷開法、終端電阻法、更換轉換器法、單獨拉線法、筆記本調試法等方法來排除故障和調試通訊質量。
五、計量精度保證
為了保證 485 通訊一體水控機的計量精度，需在水控機前保留 10D 以上直流管段，后保留 5D 以上直管段，同時要注意避免彎頭、三通等的干擾。如果水控機的前管有縮徑時，水控機直觀上應在 15D 以上；當水控機的管道彎度為 90 度時，水控機的前直管段應在 20D 以上。
在安裝水控機前，應先將管道內的石子、泥沙、麻絲等雜物沖洗干凈，以免堵塞造成故障。水控機的進水口、出水口連接水控接頭時必須使用帶有橡膠密封圈，且活接頭與水控連接處應該使用生料帶，防止漏水現象。
例如，在一些實際安裝案例中，嚴格按照這些要求進行操作，確保了水控機的計量精度和穩定性。正如參考資料中所提到的，正確安裝水控機對于實現準確計量和高效管理至關重要。安裝人員應根據實際情況靈活運用這些安裝要求，確保水控機的正常運行和計量精度。
六、配件安裝
水控機包裝中有兩組水表接頭連接件，其中柱高螺母裝進水口，柱矮螺母裝出水口。在安裝時，應先接好水表接頭再裝水控機。具體操作步驟如下：
1、首先，根據水控機的長度，在水管兩邊接好水表接頭。安裝時要注意區分進水口和出水口的螺母，柱高一點的螺母裝在進水口一邊，柱矮一點的裝在出水口一邊。
2、然后，將水控機安裝在接好的水表接頭上，并扭緊螺母。在扭緊螺母的過程中，要注意方法。進水口螺母在扭緊時，應一手扶住水控機，一手拿板手夾住螺母輕輕使勁，不宜過于使勁。出水口則需一手用薄臂板手夾住六角螺絲，另一只手用板手夾住螺母輕輕使勁。嚴禁使用蠻力，否則可能導致水控機損壞。
正確安裝水表接頭連接件，能夠確保水控機與水管的連接牢固，避免漏水等問題的發生，為水控機的正常運行提供保障。
七、溫馨提示
在安裝 485 通訊一體水控機的過程中，由于現場情況各不相同，安裝人員需靈活運用安裝方法。對于 PVC 線管的安裝，可參考管材廠家分享的方法，根據不同口徑選擇合適的截斷方式和彎曲方法，確保線路鋪設整齊、安全。
水控器的安裝要結合實際情況，選擇合適的位置和安裝方式，保證其牢固可靠、美觀大方。同時，要注意水控器的接線正確，避免因接線錯誤導致設備無法正常運行。
電磁閥的安裝也需謹慎，可參考水控機安裝電磁閥需注意事項，使電磁閥處于水平位置，線圈方向向上，不能垂直安裝。安裝前要仔細閱讀設備說明，確保實際環境與工作環境一致。按照說明書指導步驟進行安裝，做好準備工作，安裝前清理管道，避免雜物影響電磁閥正常工作，有條件可安裝過濾裝置。按照標記方向安裝，并選擇具有防水功能的電磁閥，確保使用安全。
總之，安裝人員要根據實際情況，靈活安裝 PVC 線管、水控器及電磁閥等設備，遵循牢固可靠、美觀大方的原則，確保 485 通訊一體水控機的正常運行。
